ZF Şanzımanlar: Tork Konvertörü, 8HP, Bakım ve BMW Efsanesi

Otomotiv dünyasında mekanik mühendisliğin zirve noktalarından biri vites kutularıdır. Konu performans, dayanıklılık ve sürüş dinamikleri olduğunda ise ZF (Zahnradfabrik Friedrichshafen) markası genellikle referans noktası olarak alınır. Peki, bu Alman üreticisinin geliştirdiği tork konvertörlü şanzımanları diğer teknolojilerden ayıran temel özellikler neler?

Kavrama tiplerine göre şanzıman dünyasını temel olarak üç ana kategoriye ayırabiliriz: Çift kavramalılar (DSG, EDC, DCT), Tork konvertörlüler (ZF, EAT8) ve Sürekli değişken oranlılar (CVT).

• Çift Kavramalı Sistemler: İçerisinde fiziksel debriyaj balataları barındırır. Vites geçişleri milisaniyeler seviyesinde olduğu için oldukça sportiftir. Ancak mekanik sürtünmeye dayalı çalıştığı için yoğun dur-kalk trafikte ısınma ve aşınma eğilimi gösterirler.
• CVT (Sürekli Değişken Oranlı): Genellikle Japon üreticilerin tercih ettiği bu sistem, sonsuz vites oranına sahiptir. Vites geçişi hissettirmez, pürüzsüzdür ancak performanslı sürüş hissiyatından uzaktır.
• Tork Konvertörlü Sistemler: ZF ve EAT8 gibi şanzımanlar bu gruba girer. Sistemde fiziksel bir sürtünme balatası yerine, gücü yağ basıncı ile ileten bir sıvı kavraması bulunur. Geçmişte bu sistemler hantal ve yüksek yakıt tüketimli olarak bilinse de, güncel ZF teknolojisi 200 milisaniye gibi muazzam vites geçiş hızlarına ulaşarak çift kavramalı sistemlerin en büyük rakibi haline gelmiştir.

Farklı şanzıman tiplerinin sürüş senaryolarına göre performans kıyaslamasını aşağıdaki grafikte inceleyebilirsiniz:

ZF Ailesinin Yapısı ve İsimlendirme Mantığı

Piyasadaki şanzımanlar genellikle destekledikleri maksimum tork kapasitelerine göre sınıflandırılır. ZF'nin binek otomobillerde en çok kullanılan 8 ileri vitesli serisi (8HP) de bu mantıkla isimlendirilir.

• 8: Vites sayısı (8 İleri)
• H: Hidrolik (Tork Konvertörü altyapısı)
• P: Planet Dişli Seti sistemi

İşte motor hacmi ve araç tipine göre ZF'nin dağılımı:

ZF 8HP

Yazılım Mühendisliğinin Zirvesi: BMW ve ZF Uyumu

ZF bağımsız bir tedarikçi olarak Audi, Aston Martin, Jaguar ve Land Rover gibi birçok premium üreticiye hizmet verir. Buna rağmen ZF ismi otomotiv literatüründe çoğunlukla BMW ile yan yana anılır. Bunun sebebi mekanik altyapıdan ziyade yazılımsal kalibrasyondur.

BMW mühendislerinin şanzıman kontrol ünitesine (TCU) uyguladığı yazılım (Steptronic), motor devri ve gaz pedalı tepkileriyle kusursuz bir senkronizasyon yakalar. Viraj girişlerinde sürücünün niyetini algılayıp vites yükseltmeyi ertelemesi veya ani ivmelenme taleplerinde sarsıntısız bir şekilde birden fazla vites küçültebilmesi, bu uyumun bir sonucudur. Donanım aynı olsa bile, üreticilerin yazdığı algoritmalar şanzımanın karakterini tamamen değiştirebilir.

BMW ZF

Doğru Bilinen Yanlışlar ve Karşılaşılan Sorunlar

1. Yağ Değişimi Efsanesi: Otomotiv sektöründeki en yaygın yanılgılardan biri tam otomatik şanzımanların "ömürlük yağa" sahip olduğu inancıdır. Mekanik sistemlerin tamamında olduğu gibi, ZF şanzımanlarda da tork konvertörünün sağlığı ve vites geçiş kalitesinin korunması için üretici tavsiyesi doğrultusunda (genellikle 80.000 - 100.000 km aralığında) şanzıman yağının ve karterin değişmesi gereklidir. İhmal edildiğinde türbün arızaları ve vuruşlu vites geçişleri yaşanabilir.

2. Yakıt Tüketimi Algısı: Eski nesil 4 veya 5 ileri tork konvertörlü sistemlerin yüksek yakıt tüketimi algısı günümüzde geçerliliğini yitirmiştir. ZF 8HP serisi, uzun 8. vites oranı sayesinde otoyol sürüşlerinde motoru çok düşük devirlerde tutarak yakıt verimliliğini maksimize eder. Güç aktarımındaki kayıplar minimuma indirildiği için verimlilik anlamında manuel vitesli araçlarla yarışacak düzeye gelmiştir.

Sonuç olarak; doğru yazılımla desteklenen modern bir tork konvertörlü şanzıman, yüksek tork dayanımı, uzun ömür ve milisaniyelik vites geçişleriyle günümüz otomotiv endüstrisinde optimum dengeyi sunmayı başarıyor.

ZF 8HP Özel: "Ömür Boyu Yağ" Efsanesi ve BMW'nin Kelime Oyunu

Eğer bir BMW (veya ZF şanzımanlı başka bir marka) sahibiyseniz veya almayı düşünüyorsanız, yetkili servislerden en sık duyacağınız cümle şudur: "Bu şanzımanlarda ömür boyu yağ dolumu (lifetime fill) var, periyodik bakım veya yağ değişimi gerekmez."

Kulağa harika geliyor, değil mi? Ancak işin aslı pek öyle değil.

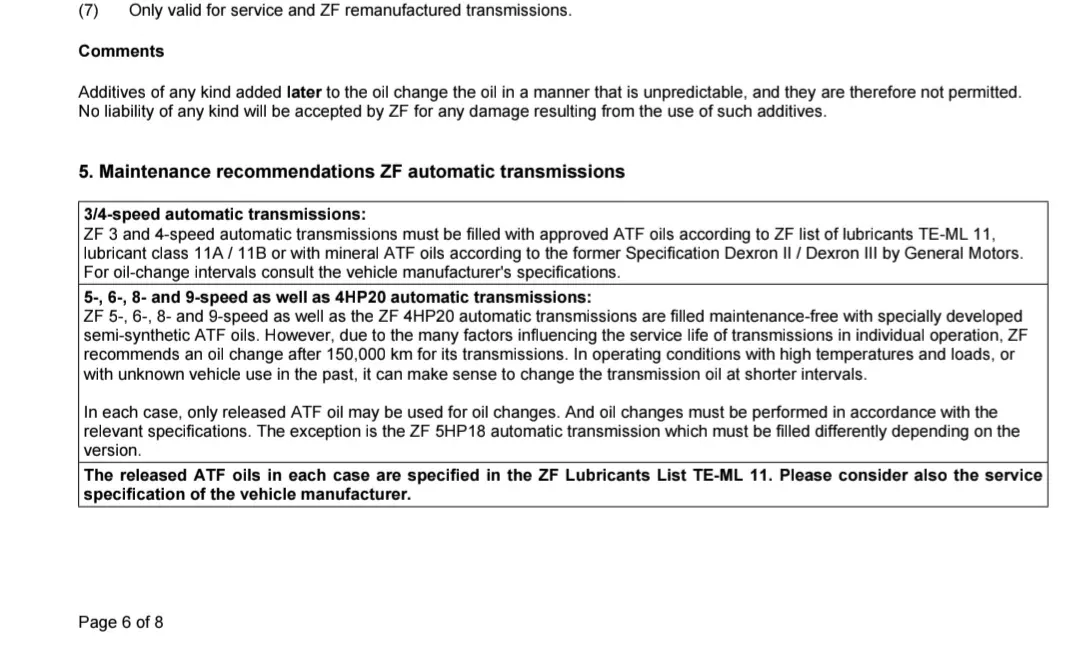

Şanzımanın asıl üreticisi olan ZF mühendisleri ve ZF şanzıman kullanan diğer markalar (Jaguar, Land Rover, Chrysler), şanzıman sıvısının her 8 yılda bir veya 80.000 - 120.000 kilometre arasında (50.000 - 75.000 mil) değiştirilmesini şiddetle tavsiye ediyor.

Peki BMW neden inatla "ömür boyu" diyor? Sektörün bilinen uzmanlarından FCP Euro'nun bu konudaki açıklaması aslında her şeyi özetliyor: BMW, bu şanzımanları kendi belirlediği "kabul edilebilir arıza oranı" dahilinde yaklaşık 160.000 kilometreye (100.000 mil) kadar test ediyor. Yani BMW'nin sözlükteki "ömür boyu" tanımı aslında 160.000 kilometreden ibaret. Çünkü bu kilometreden sonra araç zaten uzatılmış garantilerin ve iyi niyet kapsamının dışına çıkıyor. Kısacası; 160 bin kilometreden sonra yaşanacak bir şanzıman arızası artık BMW'nin değil, tamamen sizin probleminiz oluyor.

Eğer aracınızı uzun yıllar ilk günkü performansıyla kullanmak istiyorsanız, o "ömür boyu" kelimesini unutun ve ZF'nin kendi bakım takvimine sadık kalın.

Kaynak: https://bimmerlife.com/2023/12/24/the-not-so-lifetime-zf-8hp-transmission-fill/

ZF Şanzımanınızın Bakım İstediğini Nasıl Anlarsınız?

Şanzıman yağınızın özelliğini yitirmeye başladığını anlamanın yolları vardır. Özellikle 80-100 bin kilometre bandına gelmiş bir ZF 8HP'de şu semptomları gözlemliyorsanız, bakım vakti gelmiş demektir:

• Soğuk Marşta İnleme Sesi: Sabahları aracı ilk çalıştırdığınızda şanzımandan gelen hafif bir uğultu veya inleme sesi (ısındığında geçer), yağın artık vizkozitesini kaybetmeye başladığının ilk işaretlerinden biridir.
• Soğukken Viteslerin Asılı Kalması: Yine motor soğukken, ilk birkaç vites geçişinin normalden daha uzun sürmesi, aracın vites atmakta isteksiz davranıp devri gereksiz yere tutması (asılı kalması) klasik bir eski yağ belirtisidir.

Bakımda Dikkat Edilmesi Gereken Kritik Detaylar: ZF 8HP'nin bakımı basit bir "eski yağı boşalt, yenisini koy" işlemi değildir. Bu şanzımanların filtresi, plastik karter (pan) ile bütünleşiktir. Yani bakım sırasında sadece yağ değil, şanzımanın alt plastik karteri filtreyle birlikte tamamen değiştirilir.

İşlemin en can alıcı noktası ise dolum aşamasıdır. Şanzıman tamamen soğukken ilk dolum yapılır, ardından araç çalıştırılarak yağ sıcaklığının tam olarak 40 ila 50 santigrat derece arasına gelmesi beklenir. Vitesler tek tek dolaşılarak yağın sistemde gezmesi sağlanır ve ardından ikinci bir dolum (tamamlama) yapılarak işlem bitirilir. Bu nedenle bu işlemin mutlaka sıcaklık ölçümü yapabilen diagnostik cihazlara sahip profesyonel ellerde yapılması şarttır.
